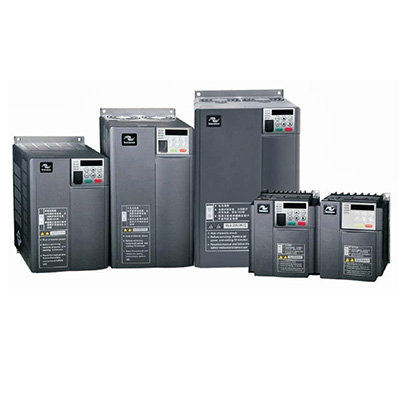

1-Gới thiệu chung về biến tần inovance MD310
– Biến tần Inovance dòng MD310 là dòng biến tầnhổ gọn thông dụng, sử dụng chế độ điều khiển vector vòng hở và V/F. Đồng thời có thể thực hiện điều khiển động cơ không đồng bộ với công nghệ điều khiển vecto dòng điện hiệu suất cao. MD310 được trang chị chuẩn giao tiếp RS485. Hỗ trợ giao tiếp Modbus RTU, có thể mở rộng card mwor rộng I/O và card mở rộng giao tiếp CAN. PID tích hợp có thể tạo điều khiện thuận lợi cho vệc thực hiện điều khiển quy trình vòng kín, có thể hoặt động lên đến 16 cấp tốc độ.
2-Thông số kỹ thuật về biến tần inovance MD310
| Thông số | |||||||||
| Voltage Class | 3 pha 380V | ||||||||
| Model: MD310xxxxxB-INT |
0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| Điện áp đầu vào | 3 pha 380V đến 480V,(-15% đến +10%) | ||||||||
| Dòng điện đầu vào[A] | 3.4 | 5 | 5.8 | 10.5 | 14.6 | 20.5 | 26 | 35 | 38.5 |
| Công suất [kVA] | 1.5 | 3 | 4 | 5.9 | 8.9 | 11 | 17 | 21 | 24 |
| Tần số đầu vào | 50/60Hz | ||||||||
| Công suất động cơ [kW] | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| Dòng đầu ra[A] | 2.1 | 3.8 | 5.1 | 9 | 13 | 17 | 25 | 32 | 37 |
| Khả năng chịu quá tải | 150% trong 60s và 180% trong 2s | ||||||||
| Điện áp đầu ra max | 380V đến 440V ( Tỉ lệ thuận với điện áp đầu vào) | ||||||||
| Tần số đầu ra lớn nhất | 300Hz ở chế độ SVC, 500Hz ở chế độ V/F | ||||||||
| Công suất đề xuất[kW] | 150 | 150 | 250 | 300 | 400 | 500 | 600 | 1000 | 1000 |
| Điện trở đề xuất[Ohm] | 300 | 220 | 200 | 130 | 90 | 65 | 43 | 32 | 25 |
| Cấp độ bảo vệ | IP20 | ||||||||

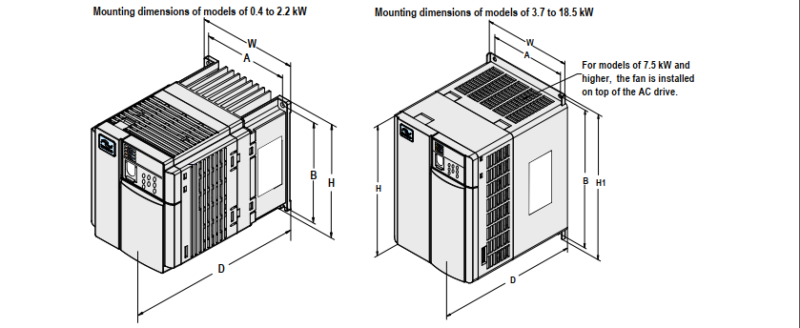

3- kích thước biến tần inovance MD310
| Kích thước biến tần inovance MD310 | ||||||||||
| Model: MD310xxxxxB-INT |
0.4 | 0.75 | 1.5 | 2.2 | 3.7 | 5.5 | 7.5 | 11 | 15 | 18.5 |
| Kích thước ( HxWxD) | 128x108x158 | 209x130x164 | 260x140x171 | 298x180x176 | ||||||
4- Tham số cơ bản biến tần Inovance MD310
| Tham số | Chức năng | Giá trị cài đặt | GIá trị mặc định |
| Nhóm F0; thông số tiêu chuẩn | |||
| F0-01 | Chế độ điều khiển motor | 0: Điều khiển SVC 2: Điều khiển V/F (điện áp/ tần số) |
2 |
| F0-02 | Lệnh điều khiển | 0: Lệnh bàn phím 1: Lệnh chạy ngoài 2: Lệnh truyền thông |
0 |
| F0-03 | Lệnh chọn tần số chính | 0: Bằng bàn phím (Không giữ giá trị hiện tại khi tắt mở nguồn biến tần) 1: Bằng bàn phím (Giữ giá trị hiện tại khi tắt mở nguồn biến tần) 2: Ngõ vào AI1 3: Ngõ vào AI2 4: Ngõ vào AI3 5: Ngõ vào xung (tại DI4) 6: Đa cấp tốc độ 7: Từ PLC 8: Ngõ ra PID 9: Truyền thông |
0 |
| F0-08 | Tần số định sẵn | 0.00 đến tần số tối đa (F0-10) | 50.00Hz |
| F0-09 | Chiều quay động cơ | 0: chạy theo chiều mặc định 1: chạy theo chiều ngược lại |
0 |
| F0-10 | Tần số tối đa | 50.00 đến 500.00 Hz | 50.00Hz |
| F0-12 | Giới hạn tần số trên | Giá trị từ F0-14 đến F0-10 | 50.00Hz |
| F0-14 | Giới hạn tần số dưới | 0.00 Hz đến giới hạn tần số trên (F0-12) | 0.00Hz |
| F0-15 | Tần số sóng mang | 0.8 đến 11kHz | Tùy từng mã hàng |
| F0-16 | Điều chỉnh tần số sóng mang theo nhiệt độ |
0: không theo 1: theo nhiệt độ |
1 |
| F0-17 | Thời gian tăng tốc | 0.0s đến 6500s | Tùy từng mã hàng |
| F0-18 | Thời gian giảm tốc | 0.0s đến 6500s | Tùy từng mã hàng |
| F0-19 | Đơn vị thời gian tăng/ giảm tốc |
0: 1s 1: 0.1s 2: 0.01s |
1 |
| F0-23 | Giữ lại giá trị tần số đã cài đặt sau khi dừng |
0: không giữ lại 1: giữ lại |
0 |
| Nhóm F1; thông số động cơ | |||
| F1-00 | Lựa chọn kiểu motor | 0: Motor không đồng bộ thông thường 1: Motor đồng bộ biến thiên tần số |
0 |
| F1-01 | Công suất motor | 0.1 đến 3.7kW | Tùy từng mã hàng |
| F1-02 | Điện áp động cơ | 1 đến 600V | Tùy từng mã hàng |
| F1-03 | Dòng điện động cơ | 0.01 đến 15A | Tùy từng mã hàng |
| F1-04 | Tần số động cơ | 0.01 đến tần số lớn nhất | Tùy từng mã hàng |
| F1-05 | Tốc độ vòng quay động cơ |
1 đến 65535 vòng/phút | Tùy từng mã hàng |
| F1-37 | Tự động đọc thông số động cơ |
0: không dùng 1: đọc kiểu 1, động cơ không quay 2: đọc, động cơ quay 3: đọc kiểu 2, động cơ không quay |
0 |
| NHóm F4; Ngõ vào DI | |||
| F4-00 | Ngõ vào DI1 | 0: Không chức năng 1: Chạy xuôi (FWD) 2: Chạy ngươc (REV) 3: Điều khiển 3 dây 4: Chạy Jog xuôi (FJOG) 5: Chạy Jog ngước (RJOG) 6: Lệnh tăng (UP) 7: Lệnh giảm (DOWN) 9: Xóa lỗi 12: Đa cấp tốc độ 1 13: Đa cấp tốc độ 2 14: Đa cấp tốc độ 3 15: Đa cấp tốc đô 4 47: Dừng khẩn |
1 |
| F4-01 | Ngõ vào DI2 | 4 | |
| F4-02 | Ngõ vào DI3 | 9 | |
| F4-03 | Ngõ vào DI4 | 12 | |
| F4-04 | Ngõ vào DI5 | 13 | |
| F4-11 | Chế độ điều khiển I/O | 0: 2 dây chế độ 1 1: 2 dây chế độ 2 2: 3 dây chế độ 1 3: 3 dây chế độ 2 |
0 |
| F4-12 | Tốc độ quyét trạm UP/DOWN | 0,001 đến 65.535 Hz/s | 1.000Hz/s |
| Nhóm F5; ngõ ra | |||
| F5-02 | Ngõ ra relay (T/A – T/B – T/C) |
0: Không chức năng 1: Biến tần chạy 2: Lỗi ngõ ra 15: Biến tần sẵn sang 32: Mất tải 41: Lỗi ngõ ra |
2 |
| F6-00 | Chế độ khởi động | 0: khởi động ngay lập tức 1: bám theo tốc độ quay động cơ |
0 |
| F6-10 | Chế độ dừng | 0:Giảm tốc đến khi dừng 1: dừng tự do |
0 |
| Nhóm lệnh F8 : Chức năng phụ | |||
| F8-00 | Tần số chạy Jog | 0.00Hz đến tần số tối đa | 2.00Hz |
| F8-01 | Thời gian tăng tốc khi chạy Jog |
0.0s đến 6500.0s | 20.00s |
| F8-02 | Thời gian giảm tốc khi chạy Jog |
0.0s đến 6500.0s | 20.00s |
| Nhóm F9; lỗi bảo vệ | |||
| F9-00 | Bảo vệ motor quá tải | 0: khóa (tắt) 1: kích hoạt |
1 |
| F9-01 | Tăng bảo vệ motor quá tải |
0.20 đến 10.00 | 0.2 |
| F9-02 | Hiệu suất cảnh báo quá tải động cơ | 50% đến 100% | 0.8 |
| Nhóm FP: quản lý chức năng thông số | |||
| FP-00 | Mật khẩu người dùng | 0 đến 65535 | 0 |
| FP-01 | Cài về nhà máy | 0: không hoạt động 01: khôi phục mặc định nhà máy trừ các thông số motor 02: xóa các ghi nhớ 04: quay lại(sao lưu) thông số người dùng 501: khôi phục sử dụng thông số sao lưu |
0 |
