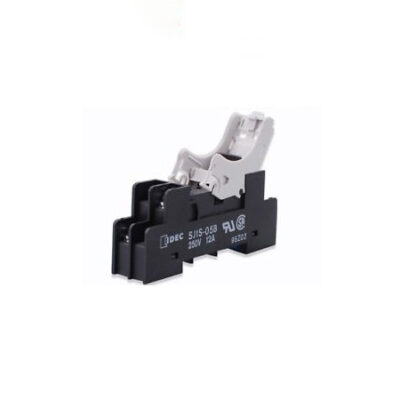

Dòng điện chịu tải định mức: 8 A (dạng SJ2S), 12 A cho dòng SJ1S tương đương eBay+15IDEC Corporation+15www.slideshare.net+15.

Điện áp cách điện (Rated voltage): 250 V AC/DC Lectrocomponents+5IDEC Corporation+5www.slideshare.net+5.

Điện trở cách điện: ≥ 100 MΩ ở 500 V DC www.slideshare.netScribd.

Khả năng chịu điện áp:

• Giữa dây dẫn và kim loại không mang điện: 2 000 V AC, 1 phút;

• Giữa cuộn coil và tiếp điểm: 4 000 V AC, 1 phút;

• Giữa các tiếp điểm cùng cực: 1 000 V AC, 1 phút;

• Giữa các cực khác nhau: 3 000 V AC, 1 phút

Độ rung/Sốc: Tổn hại ≤ 90 m/s², chống sốc ≥ 1 000 m/s² www.slideshare.net+1Today Components+1.

Nhiệt độ vận hành: –40°C đến +70°C (không đóng băng); lưu trữ tới –55°C www.slideshare.net.

Độ ẩm sử dụng/lưu trữ: 5–85 % RH, không ngưng tụ www.slideshare.net.

An toàn bảo vệ: IP20 (cho loại bảo vệ ngón tay) www.slideshare.net+2Misumi+2Misumi+2.

Tiêu chuẩn & chứng nhận: UL508 (file E62437), CSA C22.2 No.14 (file LR84913), EN60999‑1 (với terminal bảo vệ), tuân theo chỉ thị EU về điện áp thấp (Low Voltage Directive)

Tiết kiệm thời gian đấu nối ≈ 55% so với terminal có vít truyền thống nhờ thiết kế push‑in (có thể có biến thể SJ2S‑05BW tương tự) RS Components+15IDEC APAC+15Mouser+15.

Không cần bảo trì vít vì không dùng vít, giảm rủi ro lỏng sau thời gian RS Components.

Chốt màu giúp tránh dây đấu nhầm: thiết kế đẩy-push tiêu biểu của IDEC IDEC APAC.

Tích hợp cần nhả (release lever): dễ dàng tháo rơ‑le trong không gian hẹp, giúp thao tác nhanh chóng và an toàn Misumi+2IDEC APAC+2Misumi+2.

Bảng đánh dấu (marking plate) tích hợp: có thể thu gọn, hữu ích khi đánh dấu chủng loại dây hoặc chức năng nút tận dụng nhanh Cochrane Supply+1IDEC Corporation+1.

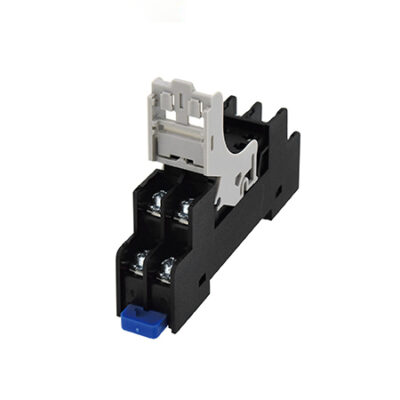

SJ2S‑05B là đế cắm lý tưởng cho ứng dụng công nghiệp khi cần:

• lắp đặt rơ‑le RJ2S một cách gọn gàng,

• dễ thao tác trong không gian hạn chế,

• và giảm thiểu rủi ro hao mòn do bảo trì.
