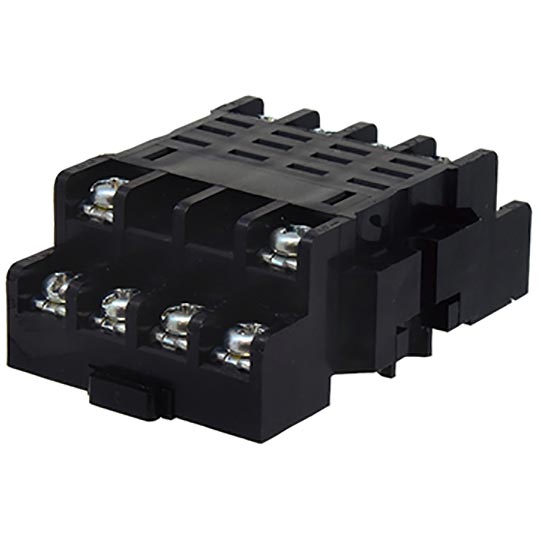

*Đế rơ le SH4B-05B 14 chân, IDEC, hàng mới

SH4B-05B là đế rơ le 14 chân của hãng IDEC, được thiết kế để sử dụng với các rơ le công suất nhỏ và trung bình. Sản phẩm này có thiết kế chắc chắn, dễ dàng lắp đặt và đảm bảo kết nối điện an toàn, ổn định trong các hệ thống điện công nghiệp và tự động hóa.

Thông số kỹ thuật chính

• Mã sản phẩm: SH4B-05B
• Hãng sản xuất: IDEC
• Số chân: 14 chân dẹt (blade type)
• Số cực: 4 cực (4 pole)
• Dòng điện định mức: 10A
• Điện áp định mức: 250V AC
• Kiểu lắp đặt: Gắn trên thanh ray DIN hoặc bắt vít trực tiếp trên bề mặt.
• Kiểu đấu nối: Kiểu bắt vít (screw terminal)
• Kích thước dây cáp: Phù hợp với các loại dây có tiết diện từ 0.5 mm² đến 2.5 mm²
• Nhiệt độ hoạt động: -40°C đến +70°C
• Kích thước tổng thể:
  • Chiều rộng: 50 mm
  • Chiều cao: 69.5 mm
  • Chiều sâu: 25 mm

Khả năng tương thích

Đế SH4B-05B được thiết kế để sử dụng với dòng rơ le 14 chân dẹt của IDEC, nổi bật nhất là dòng:

• Rơ le trung gian: RH4B

Đặc điểm nổi bật

• Độ bền cao: Là sản phẩm của IDEC, SH4B-05B có chất lượng chế tạo tốt, đảm bảo độ bền và độ tin cậy trong môi trường công nghiệp khắc nghiệt.
• Dễ dàng lắp đặt và bảo trì: Kiểu lắp ray DIN giúp việc lắp đặt trong tủ điện trở nên gọn gàng, nhanh chóng. Thiết kế bắt vít giúp việc đấu nối và thay thế dây điện dễ dàng hơn.
• Kết nối an toàn: Các chân cắm và vị trí bắt vít được thiết kế chắc chắn, đảm bảo tiếp xúc điện tốt và an toàn.
• Tiêu chuẩn: Sản phẩm thường đạt các tiêu chuẩn quốc tế như UL, CSA, TUV, đảm bảo chất lượng và an toàn khi sử dụng.

Lưu ý

• Khi mua sản phẩm, bạn nên kiểm tra kỹ mã sản phẩm SH4B-05B để đảm bảo tương thích với rơ le 14 chân dẹt của IDEC mà bạn đang sử dụng.
• Các thông số trên có thể có sự khác biệt nhỏ tùy theo phiên bản sản phẩm và khu vực phân phối, bạn nên tham khảo catalog chính thức của IDEC hoặc liên hệ nhà cung cấp uy tín để có thông tin chính xác nhất.

Các phần khác trong Catalog

• Sơ đồ đấu dây (Wiring Diagram): Cung cấp sơ đồ chi tiết về cách đấu nối các chân của rơ le và các thiết bị ngoại vi.
• Bản vẽ kích thước (Dimension Drawing): Thể hiện kích thước chi tiết của đế rơ le, bao gồm khoảng cách các lỗ bắt vít và kích thước tổng thể, rất quan trọng cho việc thiết kế tủ điện.
• Chứng nhận và Tiêu chuẩn (Certifications and Standards): Liệt kê các tiêu chuẩn chất lượng mà sản phẩm đạt được như UL, CSA, TUV, CE, v.v.
• Hướng dẫn lắp đặt: Chi tiết cách gắn đế lên thanh ray DIN hoặc bề mặt, và cách đấu nối dây cáp an toàn.
• Phụ kiện tùy chọn: Thông tin về các phụ kiện đi kèm như thanh giữ, cầu chì, hoặc các module khác tương thích.

Để tải catalog chính thức, bạn có thể truy cập trang web của IDEC và tìm kiếm theo mã sản phẩm SH4B-05B. Thông thường, các file catalog sẽ có định dạng PDF hoặc CAD (dạng DXF) để phục vụ cho các kỹ sư thiết kế.

*Các mã đế tương đương dùng cho rơ le trung gian của IDEC

Hình ảnh	Mã hàng	Mô tả
	SJ1S-05B	Đế cho RJ1S
	SJ2S-05B	Đế cho RJ2S
	SN2S-05D	Đế cho RU2S, RN2S, GT5Y-2
	SN4S-05B	Đế cho RU2S, RN4S, GT5Y-4
	SH2B-05B	Đế cho RH2B
	SH4B-05B	Đế cho RH4B
	SR2P-06B	Đế cho GE1A, GT3A, GT3S
