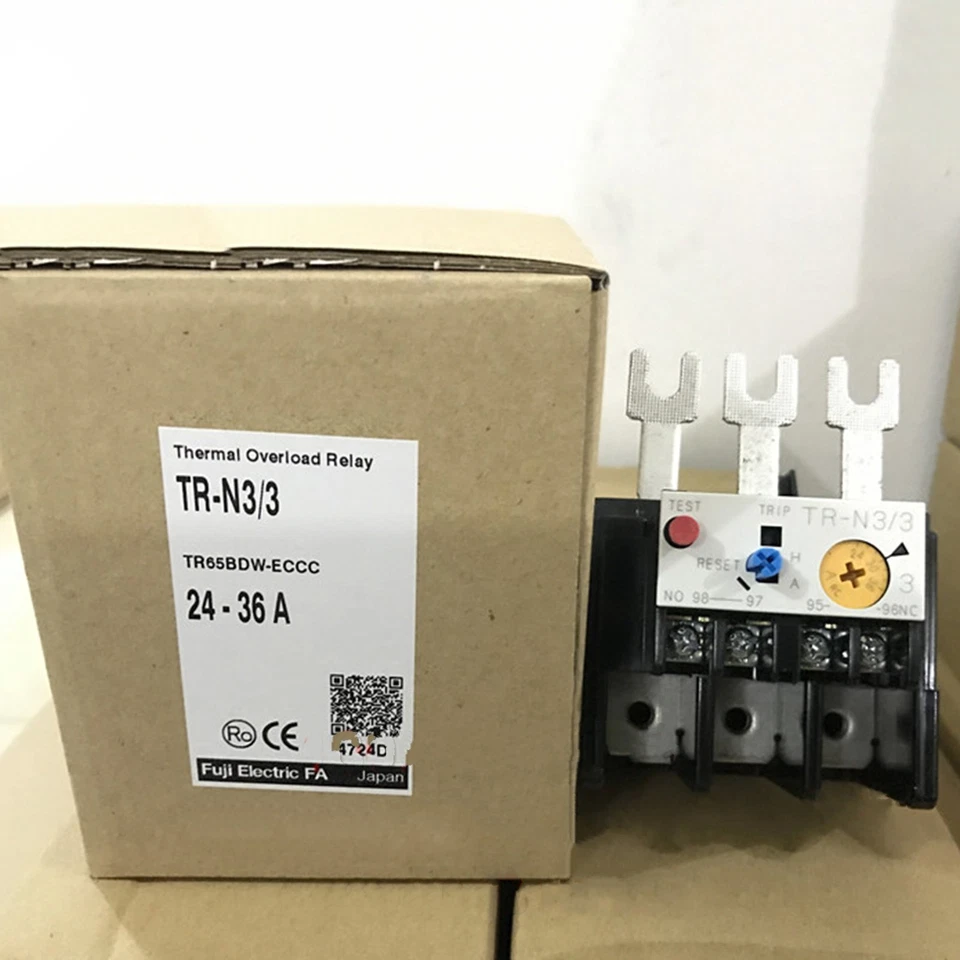

Rơ le nhiệt FUJI TR-N3 (24-36A): Giải pháp bảo vệ động cơ công nghiệp hạng nặng

Trong môi trường sản xuất công nghiệp, động cơ điện là xương sống của mọi hoạt động. Để đảm bảo sự vận hành liên tục và an toàn, việc bảo vệ chúng khỏi các sự cố quá tải là điều không thể thiếu. Rơ le nhiệt FUJI TR-N3 (24-36A) nổi bật như một thiết bị bảo vệ hiệu quả và đáng tin cậy. Là sản phẩm của FUJI Electric, một thương hiệu hàng đầu Nhật Bản, rơ le này không chỉ đáp ứng các tiêu chuẩn chất lượng quốc tế mà còn cung cấp sự an tâm cho các doanh nghiệp khi vận hành các thiết bị quan trọng.

Cấu tạo và nguyên lý hoạt động: Cơ chế bảo vệ thông minh và chính xác

Rơ le nhiệt FUJI TR-N3 (24-36A) hoạt động dựa trên nguyên lý giãn nở nhiệt của phần tử lưỡng kim (bimetallic strip) – một cơ chế đơn giản nhưng cực kỳ chính xác. Cấu tạo chính của rơ le bao gồm:

• Phần tử lưỡng kim: Đây là bộ phận cốt lõi, được làm từ hai thanh kim loại có hệ số giãn nở nhiệt khác nhau. Khi dòng điện vượt quá giới hạn cài đặt, các thanh này sẽ nóng lên. Do tốc độ giãn nở không đồng đều, chúng sẽ uốn cong, kích hoạt cơ chế ngắt mạch.
• Tiếp điểm phụ: Rơ le được trang bị 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC). Khi phần tử lưỡng kim uốn cong do quá tải, nó sẽ tác động vào cơ cấu cơ khí, làm tiếp điểm NC mở ra. Tiếp điểm này thường được nối với cuộn dây của contactor trong mạch điều khiển.
• Núm điều chỉnh dòng điện: Cho phép người dùng dễ dàng cài đặt dòng điện bảo vệ mong muốn trong dải 24-36A.
• Nút Reset: Dùng để khôi phục trạng thái ban đầu của rơ le sau khi đã ngắt mạch do quá tải. Rơ le có thể được cài đặt chế độ reset bằng tay (manual) hoặc tự động (auto) tùy theo nhu cầu vận hành.

Thông số kỹ thuật chính

• Tên sản phẩm: Rơ le nhiệt (Thermal Overload Relay)
• Mã sản phẩm: TR-N3 (24-36A)
• Dải dòng điện điều chỉnh: 24 – 36A (Ampe). Đây là dải dòng điện mà người dùng có thể điều chỉnh để phù hợp với dòng định mức của động cơ, đảm bảo khả năng bảo vệ tối ưu.
• Điện áp cách điện định mức (Ui): 690V.
• Tiếp điểm phụ:
  • 1 NO (Normally Open) – Thường mở.
  • 1 NC (Normally Close) – Thường đóng.
  • Các tiếp điểm này được sử dụng trong mạch điều khiển để ngắt cuộn dây của contactor khi rơ le tác động.
• Sử dụng kết hợp: Được thiết kế để lắp đặt trực tiếp với các dòng contactor của Fuji như SC-N2, SC-N3, SC-N4, SC-N5A.
• Chế độ Reset: Có thể cài đặt lại bằng tay (manual) hoặc tự động (auto).
• Kiểu lắp đặt: Gắn trực tiếp lên contactor hoặc lắp trên thanh ray DIN (cần có phụ kiện đi kèm).
• Chức năng bổ sung:
  • Tích hợp nút STOP để ngắt mạch khẩn cấp.
  • Tích hợp nút TEST để kiểm tra hoạt động của rơ le.
• Tiêu chuẩn: Sản phẩm tuân thủ các tiêu chuẩn quốc tế như IEC 60947-4-1, EN 60947-4-1, JIS C 8201-4-1.
• Chức năng chính: Bảo vệ động cơ điện 3 pha khỏi quá tải, mất pha và các sự cố khác liên quan đến dòng điện tăng cao bất thường.

Hình ảnh	Mã hàng	Dùng cho	Khoảng điều chỉnh dòng
	TR-N3 (24-36A)	SC-N2S SC-N3	24-36A
	TR-N3 (28-40A)		28-40A
	TR-N3 (34-50A)		34-50A
	TR-N3 (45-65A)		45-65A
