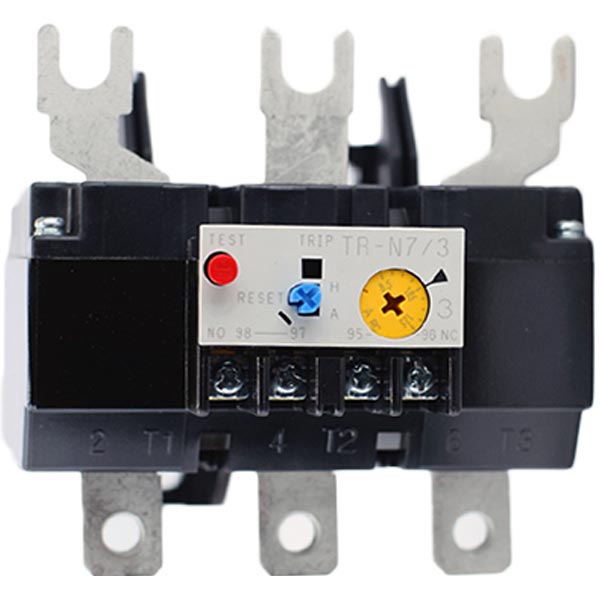

Rơ le nhiệt FUJI TR-N7 (110-160A): Giải pháp bảo vệ động cơ công suất lớn

Trong bối cảnh công nghiệp hóa hiện đại, các động cơ điện công suất cao đóng vai trò quyết định đến hiệu suất và năng lực sản xuất của nhà máy. Để đảm bảo hoạt động liên tục và an toàn cho những thiết bị quan trọng này, việc trang bị một hệ thống bảo vệ đáng tin cậy là điều không thể thiếu.

Rơ le nhiệt FUJI TR-N7 (110-160A) nổi bật như một giải pháp bảo vệ quá tải hàng đầu, được thiết kế chuyên biệt cho các ứng dụng công suất lớn. Là sản phẩm của FUJI Electric, một thương hiệu danh tiếng đến từ Nhật Bản, rơ le này không chỉ tuân thủ các tiêu chuẩn chất lượng quốc tế mà còn mang đến sự an tâm tuyệt đối cho các doanh nghiệp.

Mã sản phẩm TR-N7 cho biết rơ le này được thiết kế để tương thích hoàn hảo với các dòng contactor FUJI có công suất lớn, bao gồm SC-N6, SC-N7, SC-N8, SC-N10. Sự kết hợp này tạo nên một bộ khởi động động cơ gọn gàng, hiệu quả và cực kỳ dễ lắp đặt.

Điểm đặc biệt nhất của phiên bản này là dải dòng điện làm việc rộng, từ 110 đến 160 Ampe (A). Dải dòng này cho phép người dùng dễ dàng điều chỉnh rơ le để phù hợp với dòng định mức của các động cơ công suất lớn, từ đó tối ưu hóa khả năng bảo vệ, ngăn ngừa những rủi ro do quá tải, mất pha hoặc các sự cố dòng điện bất thường gây ra.

Cấu tạo và nguyên lý hoạt động: Cơ chế bảo vệ thông minh và chính xác

Rơ le nhiệt FUJI TR-N7 (110-160A) hoạt động dựa trên nguyên lý giãn nở nhiệt của phần tử lưỡng kim (bimetallic strip) – một cơ chế đơn giản nhưng cực kỳ chính xác và đáng tin cậy. Cấu tạo chính của rơ le bao gồm:

• Phần tử lưỡng kim: Đây là bộ phận cốt lõi, được làm từ hai thanh kim loại có hệ số giãn nở nhiệt khác nhau. Khi dòng điện vượt quá giới hạn cài đặt, các thanh này sẽ nóng lên. Do tốc độ giãn nở không đồng đều, chúng sẽ uốn cong, kích hoạt cơ chế ngắt mạch.
• Tiếp điểm phụ: Rơ le được trang bị 1 tiếp điểm thường mở (NO) và 1 tiếp điểm thường đóng (NC). Khi phần tử lưỡng kim uốn cong do quá tải, nó sẽ tác động vào cơ cấu cơ khí, làm tiếp điểm NC mở ra. Tiếp điểm này thường được nối với cuộn dây của contactor trong mạch điều khiển.
• Núm điều chỉnh dòng điện: Cho phép người dùng dễ dàng cài đặt dòng điện bảo vệ mong muốn trong dải 110-160A, đảm bảo độ chính xác cao.
• Nút Reset: Dùng để khôi phục trạng thái ban đầu của rơ le sau khi đã ngắt mạch do quá tải. Rơ le có thể được cài đặt chế độ reset bằng tay (manual) hoặc tự động (auto) tùy theo nhu cầu vận hành.

• Tên sản phẩm: Rơ le nhiệt (Thermal Overload Relay)
• Mã sản phẩm: TR-N7 (110-160A)
• Dải dòng điện điều chỉnh: 110 – 160A (Ampe). Đây là dải dòng điện mà người dùng có thể điều chỉnh để phù hợp với dòng định mức của động cơ, đảm bảo khả năng bảo vệ tối ưu.
• Điện áp cách điện định mức (Ui): 690V.
• Tiếp điểm phụ:
  • 1 NO (Normally Open) – Thường mở.
  • 1 NC (Normally Close) – Thường đóng.
  • Các tiếp điểm này được sử dụng trong mạch điều khiển để ngắt cuộn dây của contactor khi rơ le tác động.
• Sử dụng kết hợp: Được thiết kế để lắp đặt trực tiếp với các dòng contactor của Fuji như SC-N6, SC-N7, SC-N8, SC-N10.
• Chế độ Reset: Có thể cài đặt lại bằng tay (manual) hoặc tự động (auto).
• Kiểu lắp đặt: Gắn trực tiếp lên contactor hoặc lắp trên thanh ray DIN (cần có phụ kiện đi kèm).
• Chức năng bổ sung:
  • Tích hợp nút STOP để ngắt mạch khẩn cấp.
  • Tích hợp nút TEST để kiểm tra hoạt động của rơ le.
• Tiêu chuẩn: Sản phẩm tuân thủ các tiêu chuẩn quốc tế như IEC 60947-4-1, EN 60947-4-1, JIS C 8201-4-1.
• Chức năng chính: Bảo vệ động cơ điện 3 pha khỏi quá tải, mất pha và các sự cố khác liên quan đến dòng điện tăng cao bất thường.

Hình ảnh	Mã hàng	Dùng cho	Khoảng điều chỉnh dòng
	TR-N6 (85-125A)	SC-N6	85-125A
	TR-N7 (85-125A)	SC-N7	85-125A
	TR-N7 (110-160A)	SC-N7	110-160A

SC-N7
